OAK-PoE系列M8接口使用说明

OAK-PoE系列M8接口使用说明

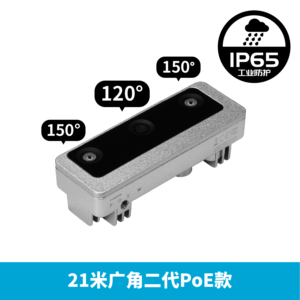

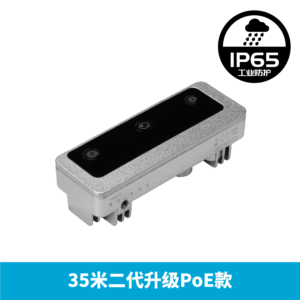

一代的OAK-1-PoEOAK-D-PoE在接口设计上是一样的,只有网口这一个接口。从二代开始,PoE的接口设计就增加了一个M8。以下产品均有M8接口:

M8插座使用说明

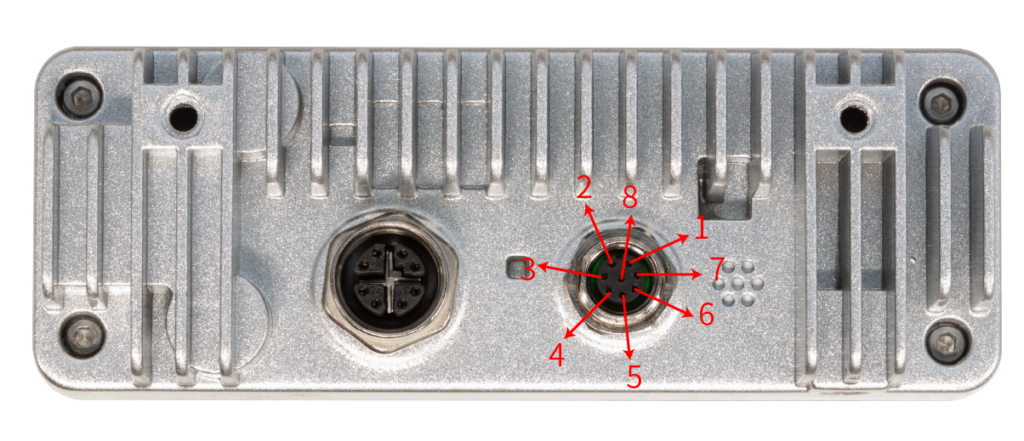

OAK的M8插座,主要提供POE相机除了网络通信能力(M12接口)以外的一些附属通信接口,如下表:

Pin功能描述
1AUX GPIO 3V33V3 auxiliary GPIO. Pull this pin high with 10k resistor at startup for USB boot. (启动模式切换)
2FSYNC ISOIsolated Frame synchronization input signal for cameras (开门拍摄信号输入)
3USB D+USB 2.0 interface used as a host to control external devices. Could be used to connect to the device (eg. reflash), if USB boot is enabled (via GPIO 0).    (OAK相机作为usb主设备,可以外挂U盘等存储器供OAK访问)
4USB D-USB 2.0 interface used as a host to control external devices. Could be used to connect to the device (eg. reflash), if USB boot is enabled (via GPIO 0).   (OAK相机作为usb主设备,可以外挂U盘等存储器供OAK访问)
5VBUSINThis pin is used for sourcing 5V power to accessory devices connected to the M8 connector. If trying to boot the device in USB boot mode, this pin can also sink current.  (5V供电,代替POE供电)
6Strobe ISO/GPIO1Isolated Strobe output signal for cameras    (热靴信号,拍照时同时输出拍照同步信号)
7Isolated GND/Isolated ground for Strobe/FSYNC         (热靴信号的接地信号,拍照时同时输出拍照同步信号)
8GNDGround.

要使用M8接口,我们可以将相机赠送的M8线的除接相机的另外一头剪掉,拨出线芯,按照定义要求制作符合我们使用定义需要的接口。或者购买如下图的M8  8芯母座子,焊线将信号引接出来。

八芯线芯颜色和线序的对应关系如下图所示:
