OAK 4 CS
OAK 4 CS
OAK 4 CS 是OAK 4 系列下的一款完全独立运行的单目、灵活的、高精度检测的边缘AI相机。它具有其CS卡口单镜头设计，提供独立的边缘AI推理功能，并支持光学镜头的灵活更换。用户可选择高分辨率卷帘快门传感器或全局快门以捕捉快速移动的主体。这一切，均集成于紧凑型工业级设备中，专为高精度检测与多功能性而打造。
主要特性
- 6核 CPU, 8GB RAM, 128GB 存储空间
- 52 TOPS AI算力
- 48MP RGB 相机
- 麦克风
- 支持 USB3 和 PoE+ 用于供电和数据传输
- LED 状态指示灯
- IP65 防护等级
- 工作在基于Linux的Luxonis OS操作系统（OAK相机内独立操作系统）
- 9轴 高性能IMU
Description
OAK 4 CS

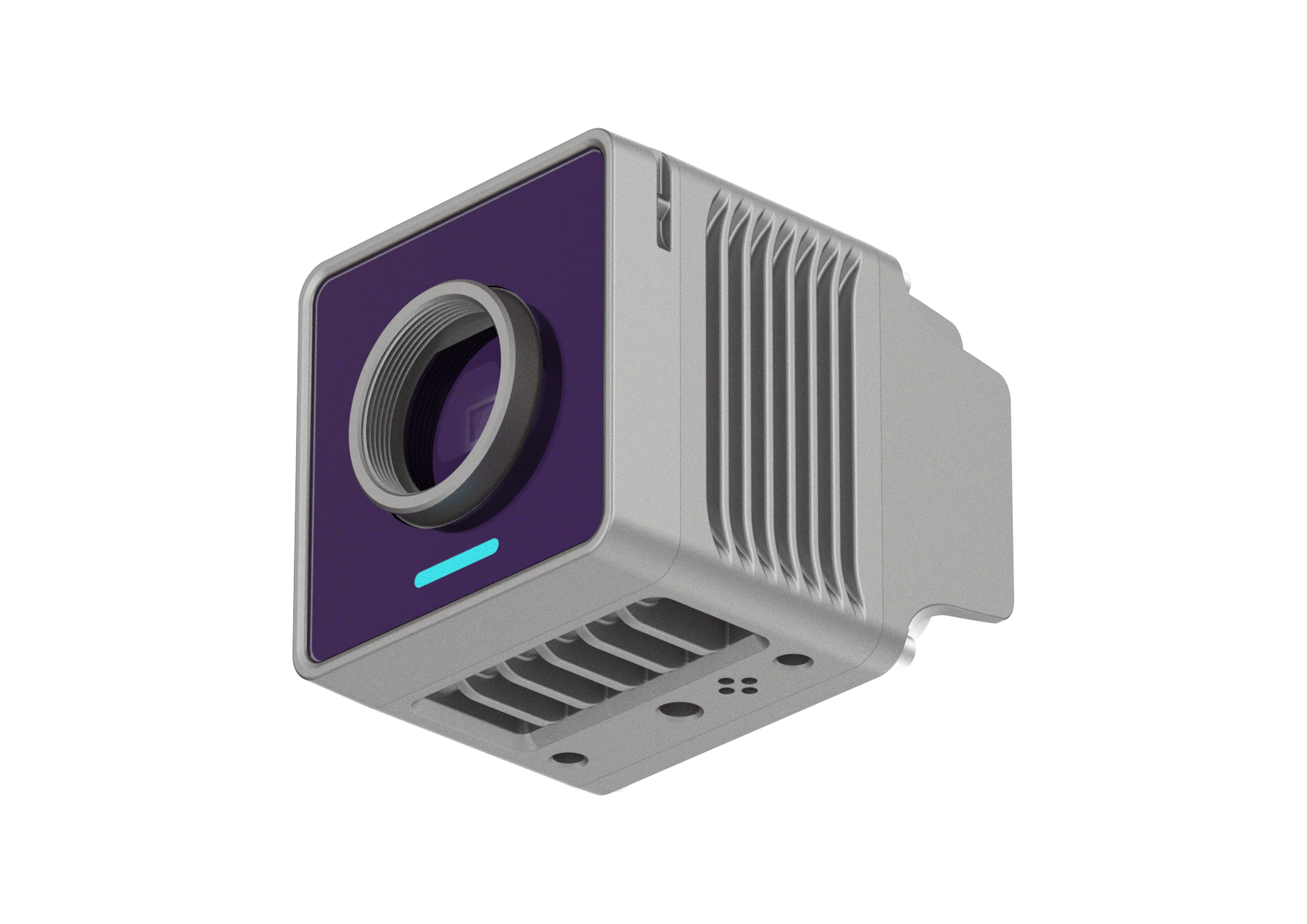

OAK 4 CS是一款独立的边缘AI推理相机，专为灵活、精确的成像而打造。其单目镜头CS支架支持可互换光学元件，具有高分辨率卷帘快门和全局快门传感器选项，可实现清晰捕捉和可靠的板载AI性能。
主要功能s:
RVC4 板载AI:
- 6-core ARM CPU, 8GB RAM, 128GB 存储
- 工作基于 Linux kernel 5.15的独立的OS操作系统
- 机器视觉: 畸变（去畸变）、缩放、通过ImageManip节点裁剪、边缘AI检测、特征跟踪，您还可以运行自定义的CV函数
- AI:
- DSP: 48 TOPS (INT8) / 12 TOPS (FP16)
- GPU: 4 TOPS (FP16)
- 物体追踪: 通过Object tracking 进行2D、 3D 物体追踪
技术参数:
- 功耗: 最高至 25W
- 外壳:
- 工业级铝合金外壳、大猩猩高强度玻璃
- IP65 级防护 (安装镜头光学配件时), 最高可达 IP67级防护（当与镜头罩搭配时）

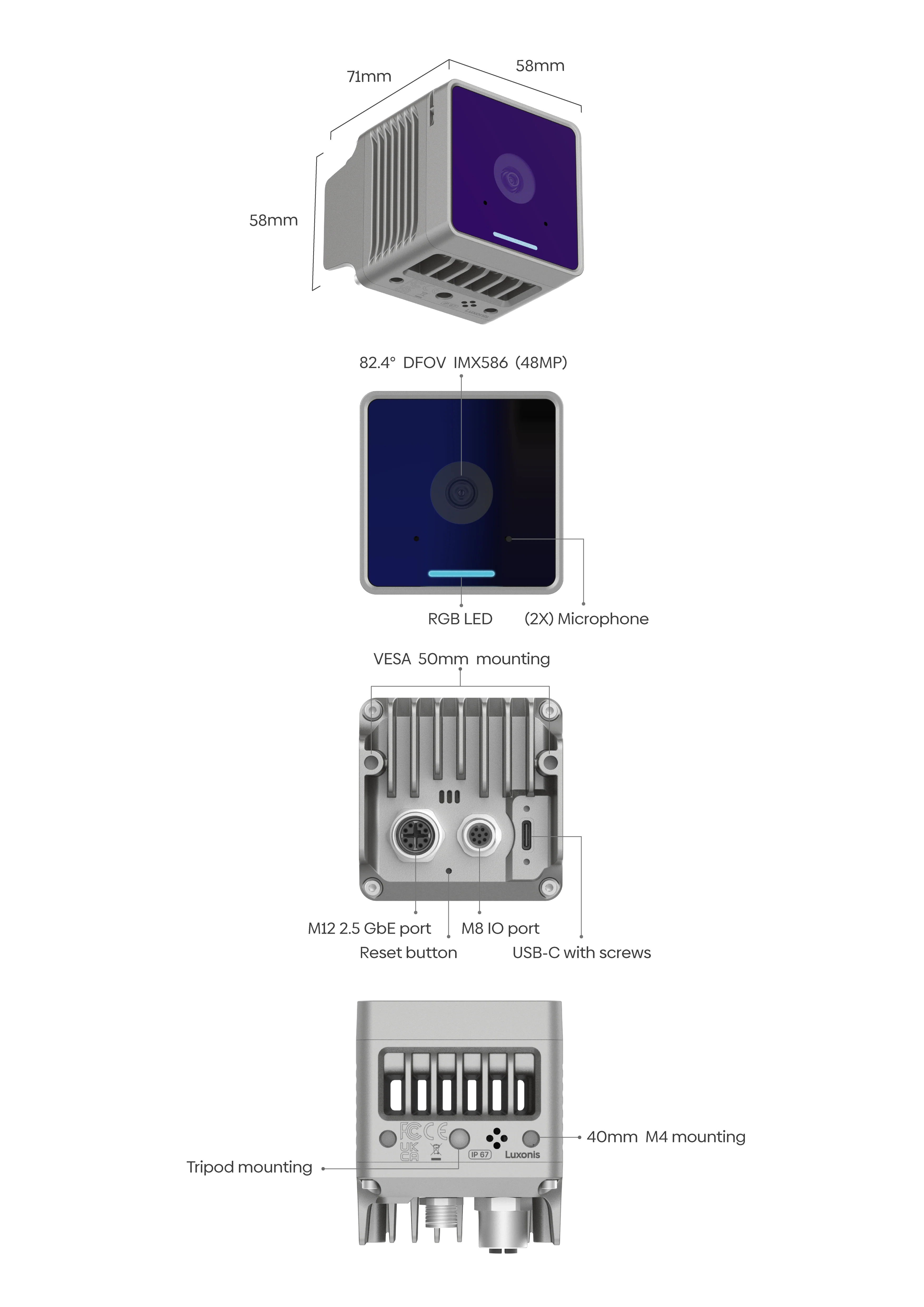

- 安装:
- 1/4″ 底部三脚架
- 50mm M4 背部Vesa支架
- 40mm M4 底部Vesa支架
- 三维尺寸:
- 58.2 x 58.2 x 71.2 mm (外壳) / 74.8mm (包含镜头支架)

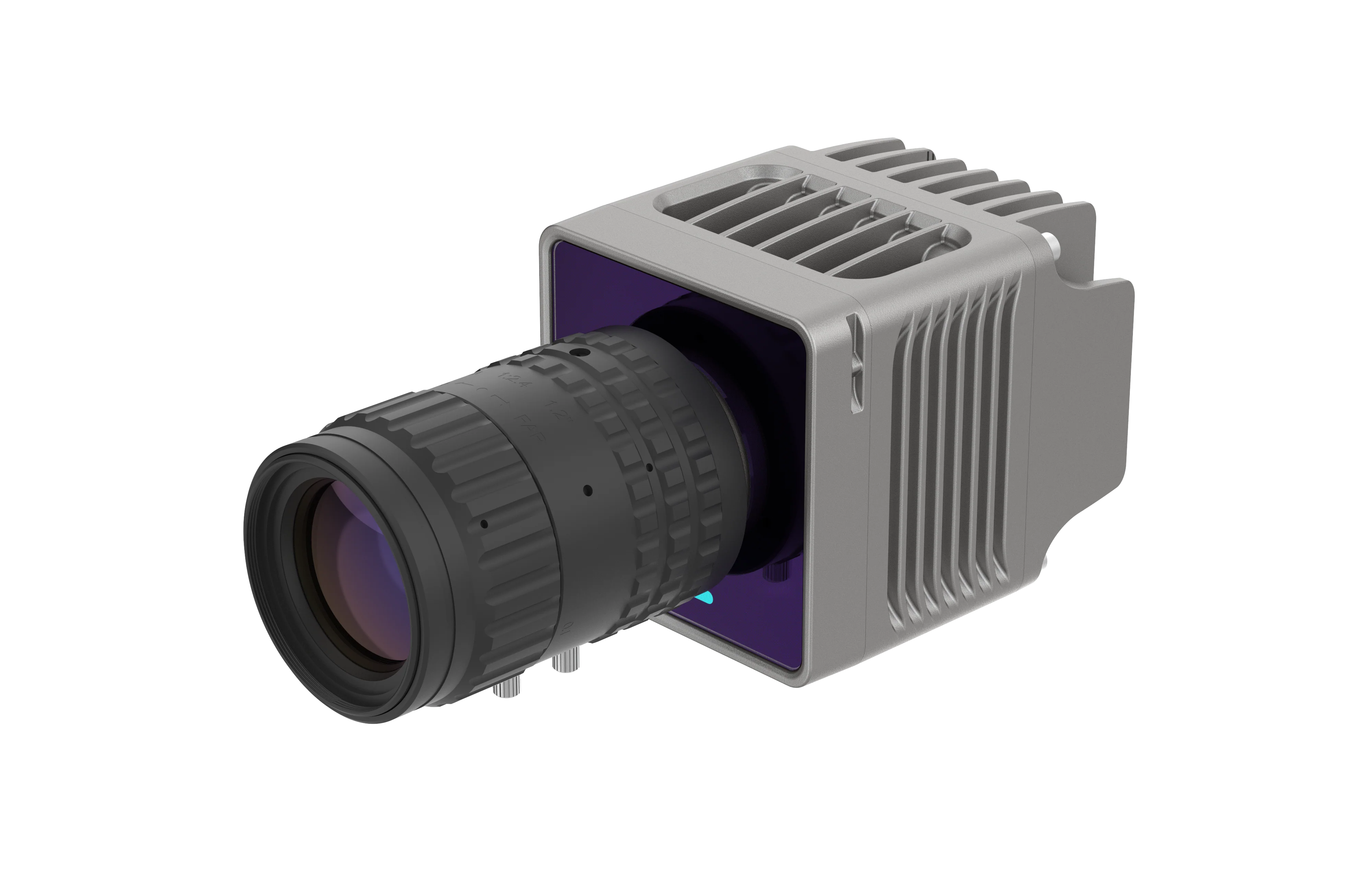

- 58.2 x 58.2 x 132 mm (安装 CS镜头)
- 重量:
- 325g (无 CS lens)
- 425g (安装上 CS lens)
技术参数
| 子型号 | 全局快门 | 卷帘快门 |
| 图像传感器 | OG05B10 | IMX 586 |
| 分辨率 | 最高5MP（2592*1944） | 最高48MP（8000*4000） |
| 最大帧率 | 90 FPS | 480 FPS |
| 光谱范围 | 可见光 | 可见光 |
| 快门 | 全局快门 | 卷帘快门 |
| 图像传感器尺寸 | 1/2.5″ | 1/2″ |
| F-Number | / | / |
| EFL | / | / |
| 像素尺寸 | 2.2μm | 0.8μm |
连接性
以太网供电（PoE）
该基板支持完整的802.3at标准，符合Class 4 PoE规范，提供2.5GBASE-T速率（最高可达2.5Gbps，具体取决于网络基础设施）。建议使用PoE交换机为设备供电，并充分利用PoE连接的潜力。

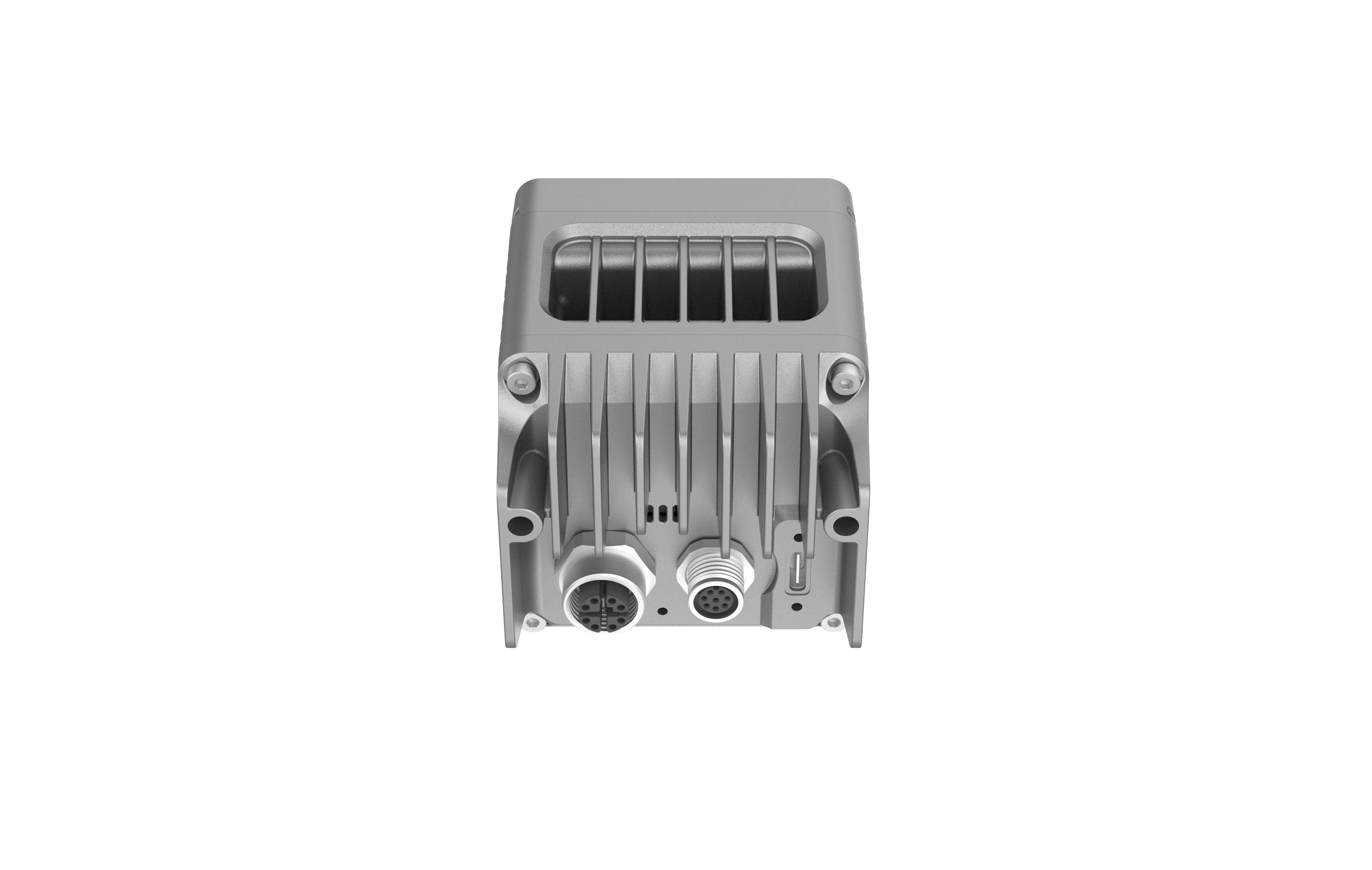

M12 PoE连接器用于供电和2.5GBit数据传输。此外，还配备了一个M8连接器用于IO连接；USB2（D+，D-）、摄像头IO（FSIN，STROBE）、I2C、电源以及2个GPIO（可用于DBG-UART）。当连接器未使用时，需要附带M8的盖子以确保防水性能。
该相机还提供USB-C（USB 3.2 Gen2，10 Gbps）作为电源和连接的可选方案。
您也可以将这两种方法结合起来使用。
工作参数
防护等级
该相机拥有 IP65级防护设计 – 镜头附件部分不包含在IP防护内
功耗
1.5W ~ 25W
工作温度
-20C to 40C
振动 & 冲击
— 振动
- ISO 19014-3:2018 — Section 5.6.2
- IEC 60068-2-14 — Test Na
— 冲击
- ISO 19014-3:2018 — Section 5.7
IP防护 (IP)
- IEC 60529
EMC
- EN 55032:2015 + A11:2020 — Class A
- EN 55035:2017 + A11:2020
- 47 CFR Part 15, Subpart B
安全
- EN 62368-1:2020 + A11:2020
- IEC 62368-1:2018 (3rd Edition)
温度 / 环境测试
— 温度（变化）冲击
- ISO 16750-4 (−40°C to +60°C)
- ISO 19014 according to IEC 60068-2-14 Test Na
盐雾
- ISO 9227:2017 — Method NSS
化学抗性
- SAE J1455, 4.4.3.1
- ISO 4628-1,3
环境适应性
- RoHS Directive 2015/863
包装
包装
- 1台 OAK 4 CS
- 1根2米长，M12 – RJ45 线缆
描述
OAK 4 CS是一款独立的边缘AI推理相机，专为灵活、精确的成像而打造。其单目镜头CS支架支持可互换光学元件，具有高分辨率卷帘快门和全局快门传感器选项，可实现清晰捕捉和可靠的板载AI性能。
主要功能s:
RVC4 板载AI:
- 6-core ARM CPU, 8GB RAM, 128GB 存储
- 工作基于 Linux kernel 5.15的独立的OS操作系统
- 机器视觉: 畸变（去畸变）、缩放、通过ImageManip节点裁剪、边缘AI检测、特征跟踪，您还可以运行自定义的CV函数
- AI:
- DSP: 48 TOPS (INT8) / 12 TOPS (FP16)
- GPU: 4 TOPS (FP16)
- 物体追踪: 通过Object tracking 进行2D、 3D 物体追踪
技术参数:
- 功耗: 最高至 25W
- 外壳:
- 工业级铝合金外壳、大猩猩高强度玻璃
- IP65 级防护 (安装镜头光学配件时), 最高可达 IP67级防护（当与镜头罩搭配时）
- 安装:
- 1/4″ 底部三脚架
- 50mm M4 背部Vesa支架
- 50mm M4 底部Vesa支架
- 三维尺寸:
- 58.2 x 58.2 x 72 mm (外壳)
- 58.2 x 58.2 x 132 mm (安装 CS镜头)
- 重量:
- 325g (无 CS lens)
- 425g (安装上 CS lens)
