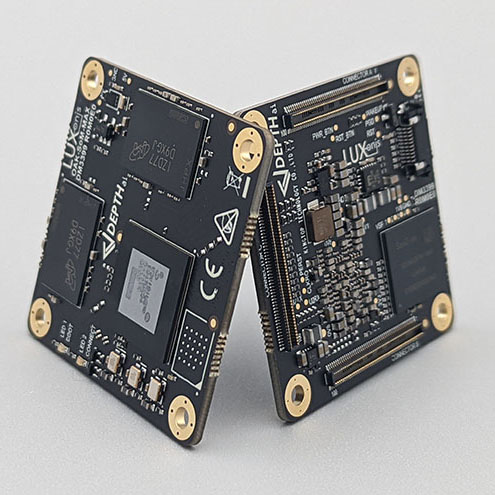

  • OAK-SoM-MAX-white_background
  • som-max-pinout
在研发!

OAK-SoM-Max

OAK-SoM-Max

OAK-SoM-Max与OAK-SoM-Pro-KB一样都是板载Keem Bay VPU,不同之处在于OAK-SoM-Max的设计初衷是为了最大化产品的性能和扩展性,而OAK-SoM-Pro-KB是为了在换了新一代VPU之后仍能与前代的产品兼容。详细对比请查看下面详情,如需购买请联系我们

分类:

描述

产品介绍

OAK是OpenCV官方指定的深度视觉+人工智能开发套件。了解更多>>

OAK-SoM-Max是一个系统模块(SoM),板载Keem Bay VPU,它的AI性能有了较大提升,带有四核ARM CPU。支持FP16和INT8数据类型,支持SD卡,支持启动模式,NOR、USB、以太网(EEPROM)或eMMC。你可将其设计用于集成到需要低功耗、高性能、深度感知的顶级AI系统中。OAK-SoM-Max通过两个10-gbps等级的100针板对板夹层连接器与系统连接,该连接器携带所有信号I/O以及5v输入。板载SMPS系统调节5V输入并提供所有必要的数字和模拟电源。提供了一个辅助电源端口,以便在不连接到底板的情况下进行连接。

与OAK-SoM-Pro-KB对比

项目 OAK-SoM-Max OAK-SoM-Pro-KB
与现有模型的兼容性 不兼容任何板子 能兼容与OAK-SoM-Pro整合的模型
连接器 3个100pin连接器 2个100pin连接器,与OAK-SoM-Pro一样
MIPI数1x DDR RAM 6个2-lane MIPI RX, 2个2-lane, 1个4-lane MIPI TX lines 2个 4-lane与2个 2-lane MIPI RX lines
RAM 2x DDR RAM 1x DDR RAM
尺寸 40mm x 40mm 30mm x 45mm

规格参数

Keem Bay参数

参数
VPU时钟 500 MHz
ResNet-50 性能 每秒240个推理
AI 算力 3.0 TOPS
SHAVE 处理器数 12
计算机视觉 以 1.0 GB/s加速CV/Warp,支持 6DOF
深度 720P@180 FPS
视频编码 最大4K@75FPS, H.264、H.265 、JPEG编码
视频解码 最大4K@60FPS, 最大10通道:1080P/30FPS, H.264、H.265、JPEG编码
图像处理 ISP,最多支持6个相机,500 MP/s HDR, TNF, 3A, ULL. 4K/60FPS
接口 多个I2C、Quad-SPI、I2S、UART、PCIe Gen4 interfaces、 USB 3.1/2、 1GB 网口、GPIOs
工作温度 -40°C ~105°C (与Myriad X一样)
RAM支持 2x 32位 DRAM 1600-2133 MHz

其他参数

  • 尺寸:40×40×4mm
  • 重量:5g
  • 电路板型号:DM3399

硬件下载

  • 电路板模型step文件:查看
  • 下载方式:在这个网站输入对应的下载链接即可

包装内容

  • 一块OAK-SoM-Max板
